内嵌式多功能会议表决系统
发表于：2019-12-21 15:35 分享至：
系统简介：
本系统，功能全面，能依据使用者不同的要求,采用不同的操作模式，来管理会议讨论。可以与同声传译、有线/无线语言分配系统结合使用。
本系统可以连接电脑进行操作,也可脱离电脑独立工作。由主机面板选择系统控制模式：电脑控制模式和主机控制模式。本主控机功率为415W,单台主机可带60套代表/主席单元.单台主机的通信能力最多可达到240台。
电脑管理会议系统主控机简介
?主控机与会议系统单体连接之数位控制及声音信号采用同一电缆传送（八芯）
?可独立运作或是外接电脑结合软体同步联动操作，实现多种会务管理功能(会议模式或操作：指定发言、自由发言、申请发言及先进先出发言、表决功能等)
?单机可实现下列几个会议功能：开放式会议、限制发言、先进先出
?系统具有较好音质声音通道效果
?具三种会务管理模式:
?开放模式(Open)
?先进先出(FIFO)
?限制发言（LIMIT）
?可选择同时发言之麦克风数1-9支(含)或全开放式发言。
?外置视像中央处理器，可实现发言者定位跟踪之功能。
?面板具有LCD液晶显示，122x32点阵显示会议模式。面板上具有功能键、旋钮供系统设定及调节之用。
?具一组音频讯号输入端子，可外接CD播放机等音源输入设备
?具一组MIC输入端子，可外接手握简报MIC及无线MIC等信号
?具3组音频讯号输出端子，可外接录音或音响设备
?频率响应:40HZ～16KHZ；总谐波失真:小于0.1%
?内建1.5W监听喇叭，并具音量调节
?消耗功耗:415W，
?采用220V－240V～50Hz-60Hz交流供电
?符合国际会议设备及国际安规标准UL，CE认证
?主机净重：11.8kg
?外形尺寸：485mm（包括把手）×100mm（2U，包括机箱脚垫）×355mm（W×H×D）；可水平放置于台面或安装于19英寸标准机柜中。
1.1扩展主机功能：
当会议中发言设备达到70支时，一台主控机无法满足其需要，此时就需要扩展主机来提供电源。
★消耗功率：450W。
★具有四组8P-DIN插座用于系统多路连接或连接其他扩展主机。
★本机采用220V-230V～50Hz-60Hz交流供电。
★外形尺寸：485mm（包括把手）×100mm（2U，包括机箱脚垫）×355mm（W×H×D）；可水平放置于台面或安装于19英寸标准机柜中。
1.1主机模式说明:
1）开放模式（FREE）：就是所有的参会代表都可以自由发言，主席优先按键对所有代表机起作用。操作员可以随时指定任何代表机开启或关闭任何代表机。
2）先进先出（FIFO）：就是设定大会的同时发言人数，当达到大会指定的发言人数后，以后要发言的人将自动关闭最先打开的话筒，以保持会场的发言人数的限制。（可以自由设定1-12支）
3）限制模式（LIMIT）：就是限制大会同时发言的人数，但是当话筒开启支数达到大会指定的发言人数后，以后要发言的人必须等到前一个人退出发言才可以发言。（可以自由设定1-12支）
主席模式可选：可以选择主席专有和主席普通模式。主席专有(C.only)：即是当主席麦克风按下优先键以后，所有的代表麦克风被关闭再也不能开启，除非主席麦克风关闭后代表麦克风才能开启。主席普通模式：主席麦克风按下优先键以后，所有的代表麦克风被关闭但还能自由开启。
自动关机(A.Off)：即是可以选择麦克风发言完毕后是否在45秒内自动关闭。
主席音乐提示音可选：可以选择有或无。

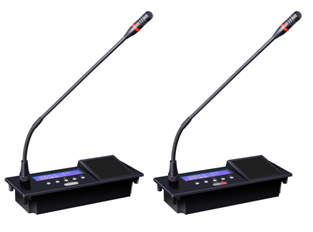

2.0列席机话筒的特性(带表决)
★频率响应：40-16000Hz
★灵敏度：-42dB±2dB
★授话参考距离：20-120cm
★嵌入式/可拔插咪管
★具有表决举功能
★外观尺寸：256mmX90mmX60mm
★开孔尺寸：227mmX86mm
2．1代表单元
★采用全新数控化设计。
★可以发言与聆听。
★单元由系统主机供电。输入电压为24V，属于安全范围。
★单元具有8P-DIN插座用于系统“T”型连接
★内置高保真扬声器及外接耳机插孔
★可绕式电容麦克风，并配可更换式防风罩
★话筒杆具有加长型可供选择
★麦克风具有发言单键（TALK）与指示灯,可控制发言状态
★麦克风网头具有环形红色光环可显示麦克风发言状态
2．2主席单元
★主席单元具有代表单元的所有特性外还具有以下特性:
★系统中主席单元不受限制功能的限制,并可置于回路中任意位置。
★系统中主席单元在系统中的数量不受限制
★具有一组耳机输出插孔和一组无线MIC输入
★具有强制切断列席麦克风发言的优先功能和主席优先的提示音
★具有主席专有模式
报到
开始大会签到时，签到灯“ATTEND”闪烁。代表入座后按键报到(或插卡报到),此时表决器上相应的“ATTEND”指示灯点亮，即表示已报到。表决器必须在“ATTEND”灯点亮后方可进行其它操作。
表决
表决器上有五个按键，当用于表决时前三个按键分别代表“赞成/YES”“反对/NO”“弃权/ABSTAIN”当议案表决开始后，“VOTE”灯闪亮这时代表就可以随自己的意愿按下相应的“赞成/YES”、“弃权/ABSTAIN”或“反对/NO”键，该组键对应的灯点亮后灭掉，VOTE灯常亮,表示已进行了表决，表决有效。在表决结束前若要修改自己的意愿，还可按其它键，表决结果以最后一次按键为准。
选举
如果用于选举，则五个按键分别代表五个候选人。每个按键都有相对应的指示灯。“候选人1”（Candidate1）；“候选人2”(Candidate2)；“候选人3”(Candidate3)；“候选人4”(Candidate4)；“候选人5”(Candidate5)。有多种选举模式可以供选择（三选三，五选一，五选五）当选举开始时“VOTE”灯闪亮，这时参会代表可以按下自己想要选举的候选人，按下按键后相对应的灯亮一下后灭掉，VOTE灯常亮表示选举有效，在表决结束前若要修改自己的意愿，还可按其它键，表决结果以最后一次按键为准。
民主评议
用于民主评议时，五个按键分别代表“--”（0）“-”（25）“0”（50）“+”（75）“++”（100）。
3.0视频分配卡安装及电脑设置说明
视频分配卡用于输出表决结果的视频信号。（双VGA1024X768或S—VIDEO）高性能双屏显示，安装于控制电脑内，PCI-E插口。
4.0电脑管理软件.
1.本系统软体须在WINDOWS平台上运行.
2.控制电脑需要一个RS-232串口.
3.表决时自动统计表决结果,并自动对比预设通过条件来判断是否通过.
4.可将会议资料及表决结果显示到投影或电视上.
5.具有在大会进行过程中插入字幕或标语的功能.
6.可将大会进程等资料下载到电脑保存或打打印的功能.
具体体操作请参见软件使用手册。
